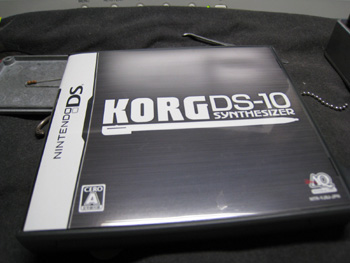

Korg DS-10

Korg ブランド冠の　Nintendo DS用シンセ
DS-10
買っちゃいましたｗ

最近、こんなのばっかり買ってます。
殆どシンセ初心者なんですけどｗ

しかし、良いですね
このカオスパッド方式のインターフェースは
適当にやってもそれっぽいし、
逆に、予想出来ない新たなフレーズが出てきたり。
逆にギタープレイに生かしたいですなｗ

まだ、ちょっとさわりだけしか使ってないので
レビューとかは後ほど、
ただ、結構ちゃんとしてます。おもちゃではない感じ。

landgraff DOD 自作

Landgraff　DODの製作始めました。

回路図を見て、
う～ん、ちょっと部品点数多いし
パターンも複雑になりそう...

とおもったので、
今回は、紙にパターン図をちゃんと書きました。
つか、今まで行き当たりばったりでやってたのがすごいｗ

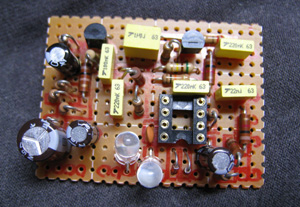

パターン図を元に

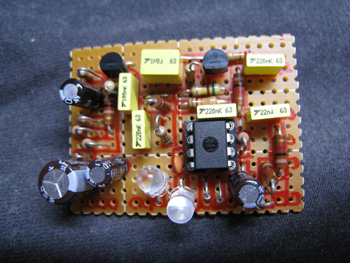

配線完了!!

...
あれ??
やべ、ICの足がまったく左右対称だ!!
アホです。
あなた本当に、組み込みエンジニアですか??

う～ん、参った。
仕方がないので

あしをひっくり返したｗ
ナイスアイデアｗｗｗ



そして一見落着。

...こんなものを人にあげてよいのか??ｗ

さて、次はケース加工だ。

崖の上のポニョ

ポニョ見てきました。

賛否両論らしいですが、
良い悪いは別として、
非常に、素朴な映画です。

深いテーマはありません(多分)。
壮大なスペクタクルもありません。
純粋な子供向けの、素朴なテーマの映画です。

逆に素朴すぎて、子供にも伝わるのも少ないのでは??
と思います。

そんな映画でした。

日原鍾乳洞

久しぶりに、奥多摩にある「日原鍾乳洞」
行って来ました!!



何年ぶりか忘れましたが、
なんど行っても、日原街道は疲れる...
道幅が狭く、すれ違いポイントも少ない。
割にはよく車が通る。
精神的にきますねｗ

自宅から１時間ちょいかかって到着。
さすがにここまでくると涼しいです。
いざ、鍾乳洞にレッツらゴー!!

あれ??
入場料６００円もしたっけ??
記憶はあいまいだけど、昔はもっと安かったような??


入った直後は寒いです。
暑いので、涼みが目的でしたが
寒い、寒い。

気温は...８度!?

そりゃ寒いｗ

相変わらず頭上は岩がせり出して、
屈まなくちゃ通れないところも。
足場は湿ってて滑りやすい。
でも、それが”探検”って感じで楽しいですｗ
ヒールで来る女性もたまに見かけますが
ココロの中では「馬鹿め!!」ｗｗｗ
一番奥の縁結び観音にはカップルもいました。


しかし、昔に比べて人が多いです。
「水琴窟」で、音を録ろうと思ったのですが、
人が多くて足音、話し声、うるさくてダメでした。


探検終わって出てきたところ、
気温と湿度の差でめがねが曇る。
連れに見せて笑ってたところ、
ハンディカム持った女性が近づいてくる...

「すいません、テレビ朝日ですけど
めがねが曇ったところ撮らせてください」

「・・・!?」

うお、まぢで
なんか色々、インタビューされたが
おれ、苦手なんだよね...
変な答えで、汗かきます。

徹子の部屋の後にやってる
都庁の番組??
とのことですが、まぢめにカット希望ｗ
希望しなくてもカットされそうですがｗｗｗ

FAT BOOST 自作

FAT BOOST製作の続き...

今回は人にあげるものなので、
見た目も整えようかと思い、

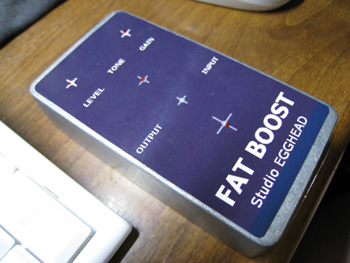

パネル面だけシールを作成。


Boot-Legのエフェクターのようだｗ

より正確だろうと思い、
シールのデザイン自体に
穴あけ寸法を入れてみた。

しかし、印刷すると
想定していたより3,4ミリ小さい...
う～ん、思ったサイズに印刷するのは結構難しいようだ。
うまい方法はないものか...

仕方がないので、張った後に少し補正して印をつけておいた。



後の作業は、いつもどおりの穴あけ作業
いつもと違うのはACアダプターのジャックがあること。
これ、径が大きくてリーマーの先がケースの反対側に当たって
このサイズの穴があけられないorz
もう一回り大きなリーマーが要るなぁ...

今回はしょうがないないので、リーマーを傾けて
無理やり穴を広げた。

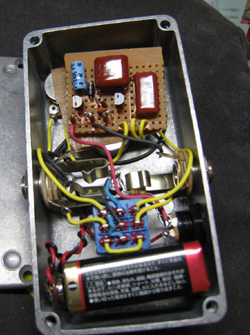

配線作業。
もう５台目になるので、だいぶ慣れてきた。
引き回しもだいぶキレイだ。


基板からのGNDを
インプットジャックのスリーブにつなごうと思ったのだが、
線材が集まりすぎて断念。
アウトプットにつないだ。

いまさらだが、GNDは基板で集約して
筐体に落としたほうが配線しやすいねｗ

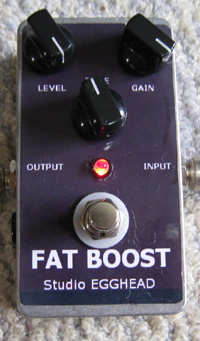

で、完成


一発で音が出ないｗ
LEDも光らないｗｗ

LEDの極性は逆でした。
FETのソースをつなぎ間違えてました。

修正したらバッチリ音が出ました。
以前製作したFAT BOOSTとほぼ同じ音です。
まぁ、部品も同じですからね。
ただ、見た目はだいぶ良いですｗ


シールの場合の注意点。
ナットを締めすぎると、シールがよれて
下手すると破れます。
必要以上の占めすぎには注意しましょう。
